LH3600北斗三号数传终端

LH3600北斗三号数传终端是一款支持北斗二号和北斗三号区域短报文通信、定位的通用型通信终端（以下简称北斗终端），采用天线主机一体化设计，集成了RDSS天线、射频收发电路、功放电路、基带电路等，集成度高、功耗低，支持北斗RDSS和RNSS，实现RDSS的双向短报文通信、及RNSS的定位和授时功能。通过配置支持4G网络、蓝牙无线通信和RS232、RS485串口等有线通信的数据传输，实现网络数据传输无缝连接；可提供位置服务、数据采集、信息上报等多功能服务；并配有专用的固定结构，安装使用极为方便。
该终端主要应用于水利监测、气象监测、电力数据采集、渔船渔业监控、车
载等行业；为满足野外、沙漠等恶劣环境的使用，北斗终端采用IP68防护等级要求设计。目前已经在公安、特种车辆、水利监测、应急救援系统中得到广泛应用。

联系我们

全国热线0755-21037440

产品详情

功能特点

RDSS通信功能：支持北斗二号和北斗三号区域短报文通信服务；

RNSS定位功能：支持单北斗定位；频点：BDS B1I、B1C；测速功能；

支持RS232，RS485串口，满足各类数据采集终端的接入；

支持4G全网通和蓝牙5.2等无线通信方式，可使用移动网络实现数据传输；

低功耗设计，待机功耗≤1.5W；

采用工业级 IP67 防护标准设计；

指示灯：电源、RD、RN、BT、4G；

宽电压供电：9-36V；

Ø 内置温湿度传感器；

Ø 内置64Mb存储；

2、产品介绍

2.1整机外观

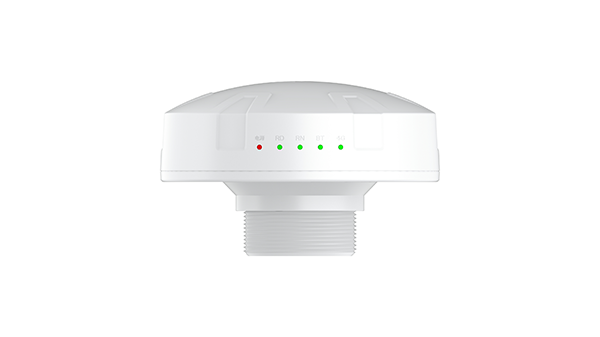

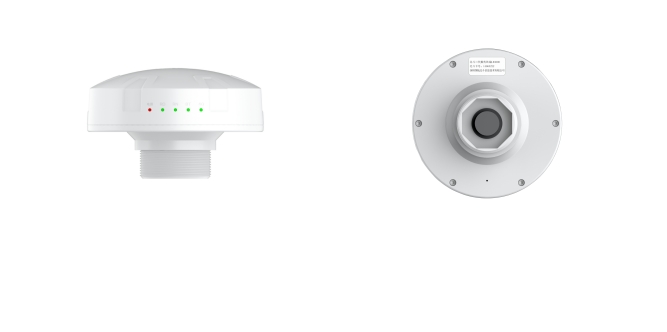

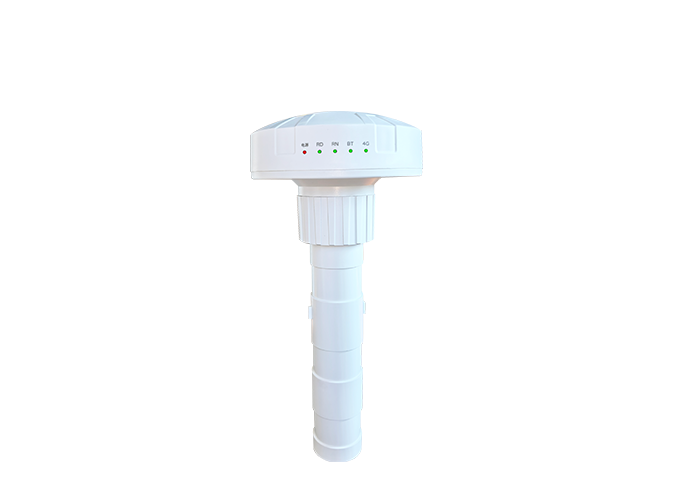

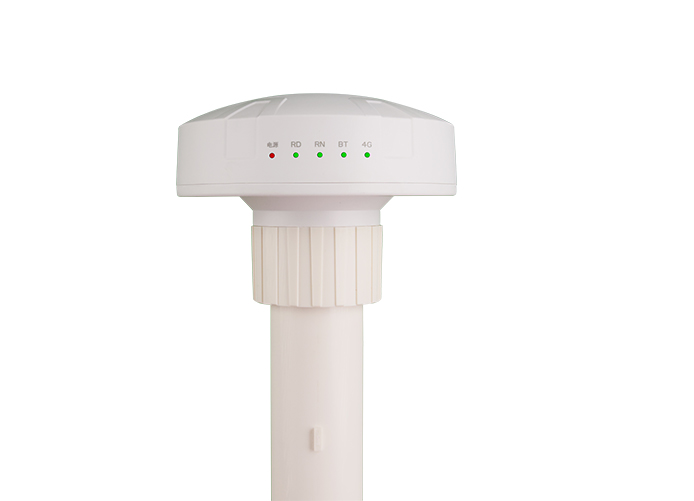

图1 LH3600北斗三号数传终端

2.2技术指标

表1终端技术指标

序号	技术指标		参数要求
1	RNSS 指标	定位接收频点	支持：BDS B1I,B1C;单北斗定位
2		定位精度	<5.0m（CEP50）
3		灵敏度	捕获优于：-140dBm；跟踪优于：-150dBm
4		测速精度	0.2m/s(1σ, PDOP<4.0)
5		首次定位时间	≤35s（冷启动）；≤3s（热启动）
6		数据更新频率	1Hz（默认）,最大10Hz
7	RDSS 指标	接收灵敏度	天线方位角：0°～360°，仰角：30°～90°；北斗二号：信号功率-127.6dBm，误码率：≤1E-5 北斗三号：专用段 24kbps 信息帧，误码率：≤1E-5 （信号功率-123.8 dBm）；北斗三号：专用段 16kbps 信息帧，误码率：≤1E-5 （信号功率-127.5 dBm）；北斗三号：专用段 8kbps 信息帧，误码率：≤1E-5 （信号功率-130 dBm）
8		接收通道数	北斗二号：10个；北斗三号：14个。
9		发射频率	Lf0、Lf1、Lf2。
10		发射EIRP	3～13dBW（天线仰角30°~90°，方位角0~360°）
11		通信成功率	≥95％。
12		信息容量	北斗二号最大短报文长度：120汉字；北斗三号最大区域型短短报文长度：1000汉字。
13		信息传输方式	汉字、代码、混编。
14	其他通信方式	蓝牙通信	支持
15	其他通信方式	4G通信	支持
16	对外接口	电源	电源输入口1个
17		数据接口	RS232、RS485
18		北斗卡	支持1张北斗卡、1张4G卡
19	数据格式		标准北斗数据接口协议、自定义协议
20	主机参数	工作电压	9V～36VDC
21		功耗	平均待机：≤1.8W；发射瞬间：≤25W

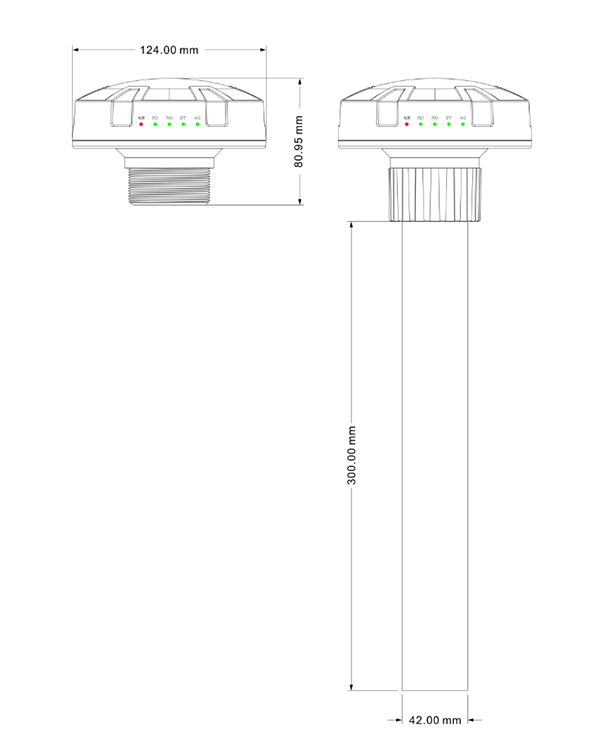

22		主机尺寸	Φ124×80.95mm±1mm
23		主机重量	<700g
24	可靠性	工作温度	-20℃～+70℃
25		贮存温度	-40℃～+85℃
26		防护能力	IP67

2.3 直流特性

表2终端技术指标

参数	符号	最小	标准	最大	单位	条件
供电电压	VCC	9	12	24	V	测试线缆输入端
单接收电流	I_RX	100	106	110	mA	12V供电，5米测试线缆
发射开电流	I_TX	1.60	1.65	1.70	A	12V供电，5米测试线缆

*该测试条件均在常温25°C环境下；

*功放为突发工作模块，无数据发射时，为单接收电流，只有数据发射时才有大电流通过，电源必须满足大于20W的供电能力。

3、安装使用

3.1终端安装

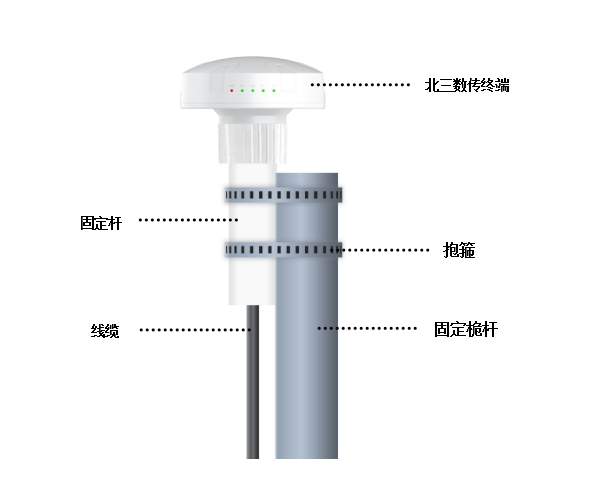

图2 产品安装示意图

该终端采用一体式结构，包含主机、主机线缆和安装配件。主机安装在户外，通过抱箍固定在现场固定杆上。

主机线缆通过插头插入主机下方，具有电源输入接口、RS232串口输出接口（默认）、RS485串口输出接口、PPS输出接口。

(1) 主机

主机内置RNSS定位模块，具有BDS B1I、B1C ，单北斗定位、测速功能；内置北斗RDSS模块，支持北斗二号和北斗三号区域短报文通信服务。

(2) 安装配件

整机配备了安装配件，通过抱箍固定在现场固定杆上，再将线缆固定在固定杆或者其他固定地方，方便设备稳定的固定在运行环境中。

(3) 线缆

整机配备了10芯电缆（标配为为5米），航空插头端插入主机底部，线头端按照要求接入所需设备。

(4) 对外接口

设备提供RS232，RS485串口，满足各类数据采集终端的接入和数据输出。

整机具备4G和蓝牙功能，满足各类数据通过4G和蓝牙输入和输出。

3.2线缆接口说明

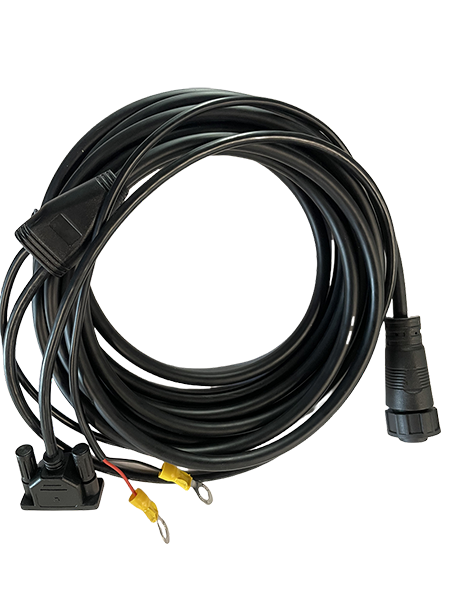

图3 线缆接口实物图

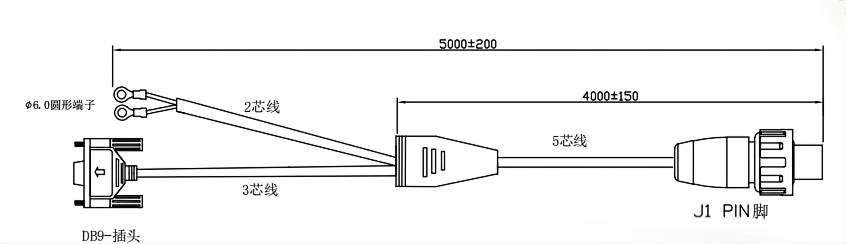

图4 线缆线端图

表3接线定义表

航空插头端	序号	名称	接口说明
J1 10P航空头	1	VCC	电源+ （9-36V）
	2	GND	电源- （GND)
	3	RS232-TX (485-B)	默认波特率为115200
	4	RS232-RX (485-A)	默认波特率为115200
	5	GND	GND
	6	预留I/O
	7	预留I/O
	8	预留I/O
	9	预留I/O
	10	预留I/O
屏蔽线	银色与PIN5短接	GND	GND/ 信号地线
DB9 接头（母座）	1	NC
	2	RS232-TX	默认波特率为115200
	3	RS232-RX	默认波特率为115200
	4	NC
	5	GND	信号地线
圆形端子	1	VCC	红色供电电压（9-36V）
圆形端子	2	GND	黑色

3.3指示灯定义

图6指示灯定义图

表4指示灯定义表

序号	符号	名称	说明
1	RD	RD状态指示灯	绿灯闪烁1秒：新短报文消息发射绿灯长亮1秒：收到短报文信息
2	RN	定位状态指示灯	未定位绿灯闪烁；绿灯长亮：定位成功
3	4G	4G状态指示灯	绿灯长亮：4G联网成功绿灯闪烁：4G数据传输
4	BT	蓝牙状态指示灯	绿灯长亮：蓝牙连接成功绿灯闪烁：蓝牙数据传输
5	电源	电源状态指示灯	红灯长亮：电源上电正常

3.4 终端启动

将主机线缆的VCC（9-36V）（红色）线缆连接外置电源+，GND线缆（黑色）连接外置电源-， 5颗指示灯同时亮，代表机器通过自检，正常开机。

3.5产品清单

表5 产品组清单

序号	名称	单位	数量	备注
1	主机	台	1
2	主机线缆	根	1	标配5米
3	安装配件	套	1	含抱杆支架1个，抱箍2个
4	用户手册	本	1
5	装箱单	张	1
6	适配器	套	1	选配（含线缆）
