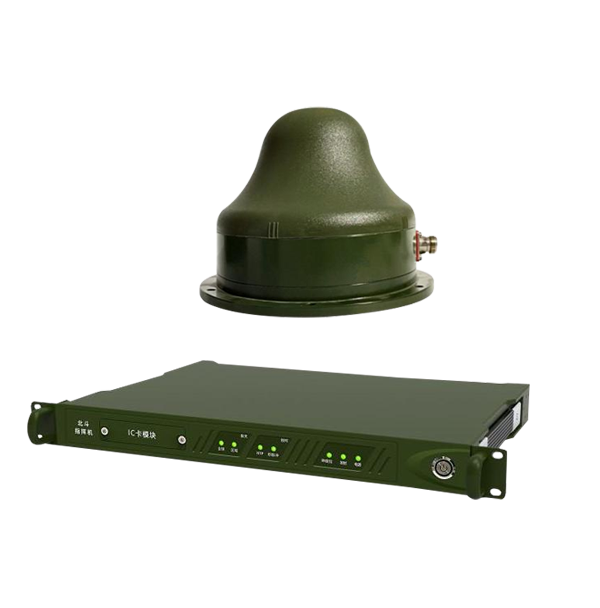

LH-A3001北斗三号指挥机

1 功能特点

1、具有北斗三号RNSS定位功能；

2、具有北斗三号RDSS短报文功能；

3、具有北斗三号指挥功能；

4、具有北斗三号兼收功能，下属子用户数目为5000；

5、可选配扩展北斗三号RDSS全球短报文功能。

2 性能指标

1、 RDSS区域短报文最大通信长度1000个汉字；

2、RDSS通信成功率：≥95％；

3、RNSS定位精度：水平优于5m，高程优于10m；

4、 对外接口有电源接口、1PPS接口、RS232接口、RS422接口、NTP接口、网口、天线接口；

5、供电要求:直流9V-36V或220VAC配28V适配器；

6、整机待机功耗：≤15W；

7、 主机单元重量：≤6kg；

8、主机尺寸：420mm×300mm×43mm（公差±5mm）；

9、主机和天线外观颜色：军绿色。

3 环境适应性

1、工作温度：主机单元：-20℃～+55℃，天线单元：-40℃～+55℃；

2、贮存温度：主机单元：-55℃～+70℃，天线单元：-55℃～+70℃。

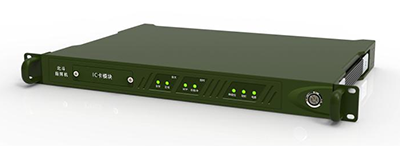

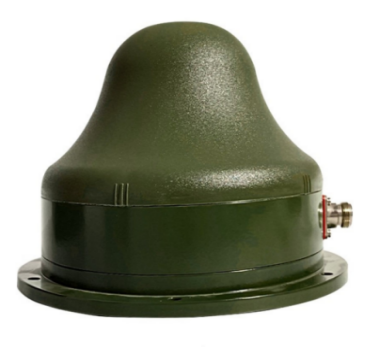

4 设备组成

5 外形示意图

6 产品安装

1、主机可放置桌面使用或直接固定在1U机柜内；

2、天线可通过螺钉固定在安装孔位上或通过磁铁吸附在金属面上。
